Taşıyıcı Kol

MM

Kamera Hareketi Yapılan Araçlar

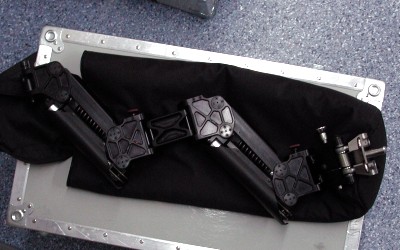

Yeleğe bağlanarak steadicam gövdenin ağırlığını taşıyan, kullanıcının görüntü sabitesini bozacak (hareketlerinden kaynaklanan) etkilerini azaltan, çalışmanın şekline uygun kamera hareketleri ve dengesi yapabilme olanağı sağlayan mekanik parçadır.

Mekanik bir yapıya sahiptir. Hafif ve sağlam metallerden yapılmış bir aksam içerisindeki yaylar sistemidir.

Yapısına örnek alman sistem insan koludur. Taşıyıcı kol insan kolunun yapabileceği pek çok hareketi yapabilir.

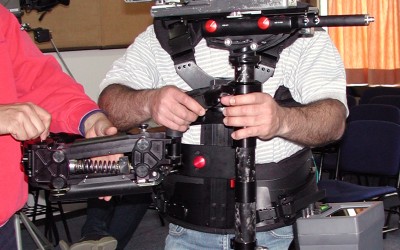

Bir omuz gibi düşünebileceğimiz yeleğe bağlantı mafsalı kullanıcının koluyla yapabileceği 180 derecelik yatay hareketleri rahatlıkla yapmasını sağlar. Kolda iki ana yaylı bölüm vardır. Bunlar insan kolundaki kaslar gibi taşıyıcı ve ağırlık dengeleyici özelliklere sahiptir. İlk yaylı bölüm, yeleğe bağlantı mafsalına çelik mil yardımıyla bağlıdır. Bu bağlantı parçası sökülüp-takılabilir özelliğiyle kol üzerindeki diğer mafsallardan farklıdır.Taşıyıcı kolun kullanım yönü değiştirildiğinde çelik mil sökülüp ters yönde monte edilerek, kolun diğer yönde kullanımı sağlanmış olur.

Kamera Hareketi Yapılan Araçlar

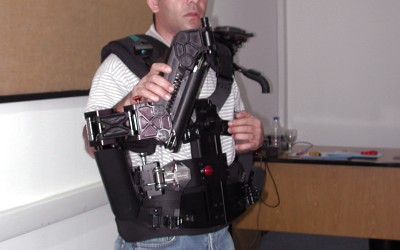

Her iki ayarlanabilir taşıyıcı yaylar sistemi arasında da dirsek benzeri ancak yukarı aşağı değil sağa sola hareketli birleştirici bir mafsal bulunur. Ayarlanabilir yaylı bölümlerden her biri üç yaydan oluşur. Bu yayların gerginliği alyen ayar vidası ile arttırılıp azaltılarak kolun taşıma gücü istenilen noktaya getirilir. Bu ayarlara olanak tanıyan alyen vida yuvalan da yaylı bölümlerin her ikisinin alt ve üst noktalarında gerginlik sınırlan göstergeleriyle birlikte yer alır. Kol bu şuurlar içerisindeki her ağırlıkta aynı dengeyi ve hareket rahatlığını koruma gibi çok önemli bir özelliğe sahiptir.

Bizim kullandığımız model 15 - 30 kg arasında değişen ağırlıklarda çalışma kapasitesine sahiptir. Bu ağırlıklar dışında bir ağırlık dengeleme söz konusu olduğunda değişiklik taşıma kapasiten kol seçimi gerektirir. CP farklı ağırlık taşıma kapasitesi olan kol modelleri üretmiştir. Ayrıca her model için çalışılması tavsiye edilen kamera marka ve modelleri de önerilmiştir.

Model No Kamera Marka ve Modeli Taşıma Kapasitesi
1 L 140 16 mm Film Kameraları
Arri 35 II C
Video Kameralar (Ağırlığı Uygun Olanlar)
37 Libre = 15.15 Kg
1 L 141 Arri 35 III 41 Libre = 18.45 Kg
1 L 142 CP 35 Kamera 45 Libre = 20.25 Kg
1 L 143 Movicam
Arri 35 BL
51 Libre = 22.95 Kg
1 L 144 Geniş aralıklı taşıma kapasitesine sahip olduğundan bir çok kamera ile kullanılabilir. 35-50 Libre = 13.5-22.5 Kg
Taşıyıcı kolun steadicam gövde ile bağlantısını ise kolun ucundaki tutucu çubuk sağlar. Tutucu çubuk, kolun ucundaki biri alyen vida yardımıyla sıkıştırılabilen iki yuvadan geçirilerek takılır. Tutucu çubuk değiştirilebilen bir kol parçasıdır. Bu standart çubuk yerine, çalışma biçimi gerektirdiğinde J - Tutucusu (J - Bracket) diye adlandırılan başka bir parça da kullanılabilmektedir.

Kamera Hareketi Yapılan Araçlar

Kamera Hareketi Yapılan Araçlar





Kaynak
TRT Steadicam Operatörü Eğitim Notları
Ercan Yılmaz
