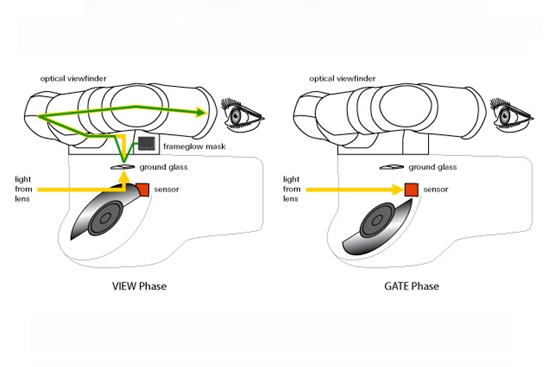

Objektiften geçen ışık, örtücü üzerinde bulunan bir ayna yardımı ile
90º kırılarak görüntünün vizörden izlenebilmesi için oküler başlangıcında
bulunan prizmaya gönderilir. Çok çeşitli konveks ve konkav merceklerin
bulunduğu oküler içinden geçen ışık, vizörün başlangıcında bulunan
buzlu cam üzerine düşürülür.
Refleks aynaları imal türlerine göre örtücü üzerinde veya örtücü ile
objektif arasında hareket edebilen mekanik bir bölümdür. Kamera gövdesinde
bulunan ve refleks aynasından kırılarak gelen ışınları, vizör içinde
saptıran Prizma sabit olup bir yüzü aynalaştırılmış veya aynadan yapılmıştır.
Refleks vizörü tamamlayan diğer bir bölüm de opal camdır. Görüntünün gözle
izlenebilir duruma geldiği bir cins buzlu camdır. Bu buzlu cam üzerinde
Format denilen film karesi gibi 3/4 oranlı dikdörtgen şeklinde bir
çizgi çerçeve bulunur. Vizörden bakıldığında netlik ve kompozisyon bu
buzlu cam üzerine düşen görüntüden izlenir. Bu çerçeve projeksiyon
formatıdır.
Bu format üzerindeki dikdörtgen çizginin içinde ayrıca dikdörtgen bir çerçeve
daha bulunur. Bu çizgiden oluşan çerçeve ise televizyon çekimlerinde kullanılan
film karesi veya çerçevesidir. Biz buna uygulamada Televizyon
Formatı diyoruz.
Çekilen filmlerdeki optik yolla elde edilen ve filme kaydedilen görüntü
televizyonda yayınlanırken elektronik sinyallere dönüşecek ve biz alıcılarımızda
bu görüntüyü izlerken yayın stüdyolarında film gösterme cihazları (
Tele-Cine Cihazları) gösterim sırasında film karesini belli oranlarda
kesecektir. Bu oran sabit bir değerde olduğundan televizyon çekimlerinde
kullanılan film kamerası vizörlerinde televizyon formatı da bulunur. Kameranın
çerçeveleme işlemini televizyon formatına göre yaparak bu hatayı
engelleyecektir.
Refleks vizörlerin optik yapılarında konveks ve konkav mercek sistemleri
kullanılmaktadır. Günümüzde geliştirilmiş refleks vizör yapıları, hem

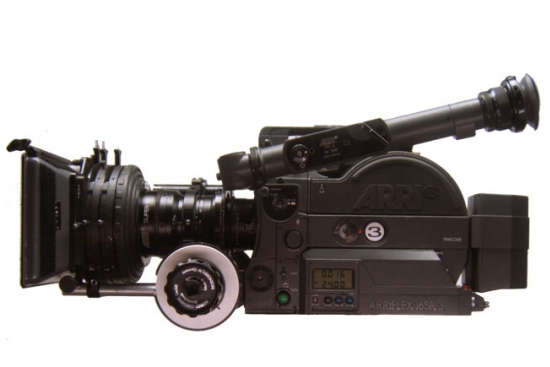

parlaklık hem de rahat görüntü verebilecek niteliktedir. Arriflex kamera vizörleri
refleks olup görüntüyü on kez büyütürler.
Bu büyütme yapılarında bulunan mercek sistemlerinden kaynaklanmaktadır.

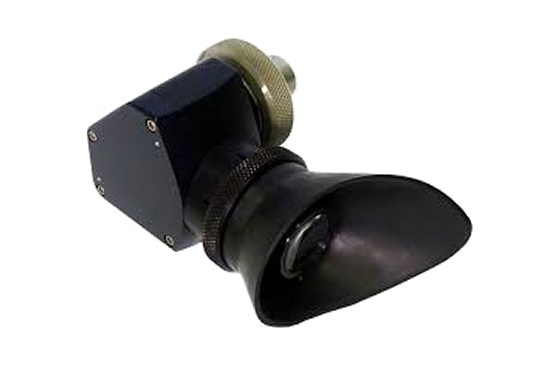

Vizör sistemi 360º dönebilecek şekilde tasarlanan oküler bölümden de imal
edilmektedir. Kameramana çekimlerde çerçeve emniyeti ve rahatlık sağlayan
bu bölüme Periskobik Vizör diyoruz.
Refleks vizörler hakkında bilinmesi gereken en can alıcı nokta ise çekim sırasında
gözün vizör lastiğini tam olarak kapatması gereğidir. Göz ve vizör lastiği arasında
kalan boşluktan içeri giren ışık filmi pozlayacaktır. Bu giren ışık görüntü
üzerinde kontrastlığın düşmesine, sis tabakası gibi gri bir tabaka oluşmasına
neden olacaktır. Renkli filmlerde ise bu sis tabakası mavi renkte meydana
gelecektir ve görüntüyü olumsuz yönde etkileyecektir. Kameraman refleks vizör
sistemi bulunan kamerada çekim sırasında gözünü ayıramaz.
Özel
durumlarda örneğin steadicam kullanırken görüntü monitörden takip edilir
ve kamera vizöründe bulunan diyafram şeklindeki kapak kapatılarak siyah bant
ile bantlanır. Bu sayede vizörden ışık girmesi engellenir. Aynı durum
animasyonlarda kullanılan film kameralarında uygulanır.
Refleks vizörlere kameramanın veya görüntüye bakacak kişinin gözlük
kullanamayacağı düşünülerek Diyoptri bölümü eklenmiştir. Bu bölüm vizör lastiği altında
bulunan ayrı bir mercek sistemidir. Bu sayede kameraman göz bozukluğuna göre
Diyoptri Ayarını yaparak net görebilmektedir.
