TTK iş güvenliği şartnamesi ve dünya madencilik iş güvenlik standartlarında
madende çekim yapmaya uygun kamera ve fotoğraf makinelerinde ATEX
Standardına uygun olması gerekiyor.
ATEX nedir?
* Kendi İçinde Emniyet standardı Avrupa Birliğinde 9/94/EC sayılı direktif ile
tesis edilmiş olup bu standart genellikle ATEX (Patlayıcı Atmosferler teriminin
Fransızca’sı “Atmospheres Explosibles" teriminden gelmektedir) olarak bilinir.
Bu kılavuzun beyan edilen amacı “en azından farklı yorumlamalardan
kaynaklananlar olmak üzere emniyet maddesi uygulamalarının asgariye indirilmesi
suretiyle” “ Avrupa Birliğinde malların serbest dolaşımının sağlanmasına yardım
etmektir”
* ATEX kuralları 1 Mart 1996 tarihinden beri gönüllü bir standart olarak
uygulanmaktadır. 1 Temmuz 2003 tarihinden itibaren AT’de satılan patlama
tehlikesine tabi ortamlarda kullanılan elektrik ve elektronik ekipmanlar için bu
kurallar zorunludur. Bu tarihten itibaren patlayıcı atmosferlerde kullanılmak
üzere satılan bütün ürünler ATEX onaylı olmalı ve sembolünü taşımalıdır
ATEX muayenesi işareti.
Bu işaret Avrupa tehlikeli alanlarında kullanılan bütün cihazların üzerinde
bulunmalıdır.
II 2 G : Alan sınıflandırması.
"II", madenler harici bütün alanlar için onaylı bir cihaza işaret eder.
"2" rakamı cihazın kategorisini göstermekte olup bu örnekte cihaz içinde en
tehlikeli alanlar için geçerli nominal değere sahiptir.
“G” harfi ise atmosfere işaret etmekte olup bu örnekte gaz, buhar ve buğudur.
EEx : Avrupa mevzuatlarına göre patlama koruması
İa : Patlamaya karşı koruma türü olup bu örnekte bir cihaz veya konnektördeki
enerji güvenli bir değere indirilmiştir.
IIC :Gaz Grubu. "IIC" ibaresi en tehlikeli gaz grubu ile uyumluluğu
göstermektedir.
T4 : Sıcaklık sınıfı kullanıcıya, hata koşullarında atmosfer ile temas eden bir
yüzeyde bulunabilecek en yüksek sıcaklığı verir.
T4’ün nominal değeri 135°C’dir.
ATEX’e kısa bir bakış
"Kendi İçinde Emniyet" nedir?
Kendi İçinde Emniyet standartları, tanımlanmış potansiyel patlama kaynaklarından
birini veya bir kaçını oluşturabilecek bütün ekipmanlar için geçerlidir:
* Elektrik kıvılcımları
* Elektrik arkları
* Alevler
* Sıcak yüzeyler
* Statik elektrik
* Elektromanyetik radyasyon,
* Kimyasal tepkimeler
* Mekanik etkiler,
* Mekanik sürtünmeler
* Sıkışma nedeniyle ateş alma
* Akustik enerji
* İyonlaştırıcı radyasyon
Kendi İçinde Emniyetli cihazlar hangi endüstriler için tasarlanmaktadır?
89/686 Direktifi Standardları - 98/37 Direktifi Standardları - 93/15 Direktifi
Standardları - Hizmet ve Servis Standartları - Mekanik ve Elektrikli Cihazlar
Standardları - Elektrikli Cihazlar Standardları
TS 3491 EN 60079-10 ; Patlayıcı gaz ortamlarında kullanılan elektrikli
cihazlar-Bölüm 10: Tehlikeli bölgelerin sınıflandırılması
TS EN 1127-1 ; Patlayıcı ortamlar - Patlamayı önleme ve korunma - Bölüm 1: Temel
kavramlar ve metodoloji
TS EN 1127-2 ; Patlayıcı ortamlar - Patlamayı önleme ve korunma - Bölüm 2:
Madencilikte temel kavramlar ve metodoloji
TS EN 13012 ; Akaryakıt ikmal istasyonları – Yakıt dağıtım birimleri üzerindeki
otomatik yakıt doldurma tabancalarının yapım ve performans gerekleri
TS EN 13463-1 ; Potansiyel patlayıcı ortamlar için elektrikli olmayan donanımlar
- Bölüm 1: Temel metot ve kurallar
TS EN 13463-3 ; "Potansiyel patlayıcı ortamlarda kullanım için elektrikli
olmayan donanım - Bölüm 3: Alev geçirmez mahfaza ""d"" ile koruma "7
TS EN 13463-5 ; Potansiyel patlayıcı ortamlarda kullanımı tasarlanan elektrikli
olmayan donanım - Bölüm 5: Yapısal güvenlik "c" ile koruma
TS EN 13463-6 ; "Potansiyel patlayıcı ortamda kullanılması tasarlanan elektrikli
olmayan donanım - Bölüm 5: Yapım güvenliği ""b"" ile koruma "
TS EN 13463-8 ; "Potansiyel patlayıcı ortamlar için elektrikli olmayan donanım -
Bölüm 8: Sıvıya daldırma ""k"" ile koruma "
TS EN 13617-1 ; Akaryakıt istasyonları - Bölüm 1: Pompalı ve pompasız dağıtım
birimleri ve uzaktan pompalama birimleri - Yapım ve performans ile ilgili
emniyet gerekleri
TS EN 13617-2 ; Akaryakıt istasyonları – Bölüm 2: Pompalı ve pompasız dağıtım
birimlerindekullanılan emniyetli ayırma tertibatları – Yapım ve performans ile
ilgili emniyet gerekleri
TS EN 13617-3 ; Akaryakıt istasyonları – Bölüm 3: Kesme vanaları – Yapım ve
performans ile ilgili emniyet gerekleri
TS EN 13617-4 ; Akaryakıt istasyonları – Bölüm 4: Pompalı ve pompasız dağıtım
birimlerinde kullanılan döner bağlantılar - Yapım ve performans ile ilgili
emniyet gerekleri
TS EN 13760 ; Hafif ve ağır hizmet tipi karayolu taşıtlarında LPG dolum sistemi
- Doldurma başlığı - Deney şartları ve boyutlar
TS EN 13980 ; Potansiyel patlayıcı ortamlar – Kalite sistemlerinin uygulanması
TS EN 14678-1 ; LPG donanımı ve aksesuarları - LPG ikmal istasyonlarında
kullanılan
Kaynak
http://atexbelgelendirme.com/Atex-Belgesi.html

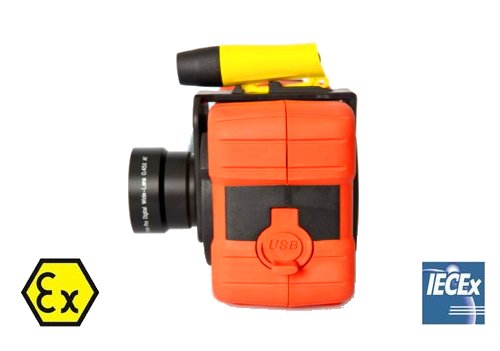

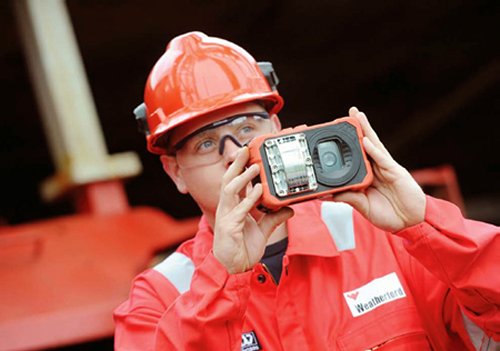

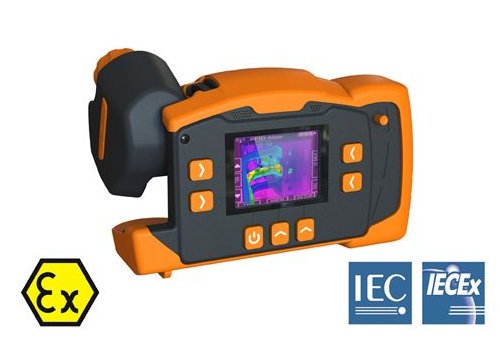

ATEX Kameralar

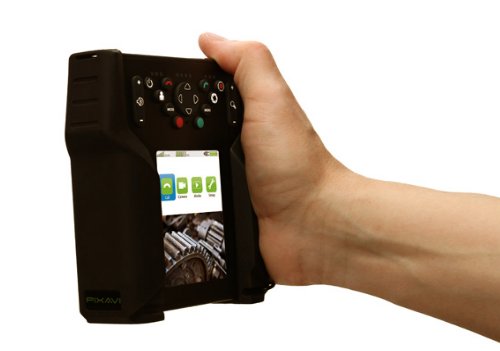

Intrinsically Safe Camera and HD Camcorder : Xcorder EX 4000
The Xcorder EX 4000 is a feature-packed intrinsically safe camera. The camera
comes certified for Zone 1 and Zone 2 combined in a compact package, featuring
high end optics and high resolution CMOS sensor technology. This is by far the
best EX certified camera and intrinsically safe camera on the market. It offers
8 megapixel HD video recording and WiFi support for storing images in real time
to network servers for immediate archiving and viewing.
Specifications
Certification standards: IECEx and ATEX EX Zone 1 and Zone 2, Gas group IIC. (Ex
mb ib[ib] IIC T6)
Image capture: 8 megapixels, JPEG
Video recording: AVC HD , 720p
Audio standards: G.711, G.722, G.722.1, G.728, AAC-LD, AAC-LC
Connections: Component HD video input, Ethernet, USB, Composite video, DC input,
SMA antenna connection, DC input
Wireless support: Wireless audio for headset and Wifi for network storage
Integrated peripherals: Codec, speaker, microphone, TFT LCD display (640x480),
Keypad, Battery (8 hour operation), charger.
Storage: Internal flash storage or network drive over wireless.
Dimensions: 140mm x 102mm x 25 mm
Weight: 600 grams (21 oz)
Battery time: 6 hours of full operation
Kaynak
http://www.pixavi.com/intrinsically-safe-camera.html
