S-Video çıkış ile Composit giriş yardımı ile bir çok video cihaz ve
bilgisayarların görüntü kartı bağlantısı yapılmaktadır. S-Video bağlantıları
yüksek çözülüm sinyalleri için kullanılmaktadır. İlk başta S-VHS cihazlarıyla
kullanılmak için geliştirilmiş olsalar da günümüzde DVD oynatıcılarında da
kullanılmaktadır.

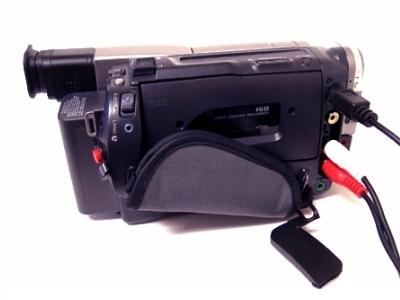

S-Video çıkışı olan bir el kamerasından alınan görüntü VHS videoya, televizyona,
dvd kaydediciye kaliteli şekilde aktarılabilmektedir. Ses ise sağ ve sol kanal
olmak üzere çift kanal RCA kablolar yardımı ile ayrı olarak taşınır.

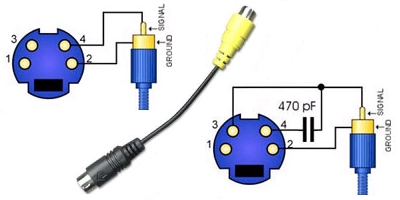

Composite video bağlantıda isminden de (Composite = Birleşik) anlayacağınız gibi
renk ve ışık bilgileri birleştirilmiş, dolayısı ile bir pin görüntü bilgisini
taşıyor, diğer pin ise toprak oluyor. S-Video bağlantısındaki 4 pinin 2 tanesi
toprak bağlantısı, diğer 2 tanesi ise renk ve ışık bilgisini taşıyor. Bu nedenle
görüntü kalitesi bakımından S-Video daha üstün.
