Asal eksene paralel ışınlar, merceği geçtikten sonra asal
eksen üzerinde bir noktada birleşirler. Işık ışınlarının kesiştiği bu
noktaya odak noktası denir. F değeri ile gösterilir. F odak noktasının
mercek merkezine uzaklığına odak uzaklığı denir.

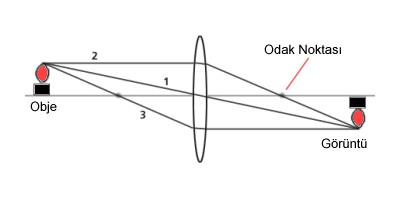

Bir cisimden gelen ışınlar mercekten geçince odak noktasında
birleşir ve tekrar ayrılarak asal eksen boyunca uzaklaşırlar. Bu sırada

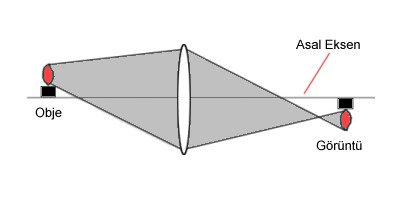

cismin görüntüsü gerçek ve ters olarak asal eksenden uzaklaşır. Cismin görüntüsü,
cismin merceğe olan uzaklığı kadar uzakta ve merceğin ters yönünde
bulunur. Cisim merceğe yakınlaştıkça görüntüsü büyür. Cisim mercekle
odak uzaklığı arasına konulduğunda ise gerçek bir görüntü elde
edilemez. Bu durumda görüntü gerçek dışı (zahiri görüntü) düz ve büyüktür.

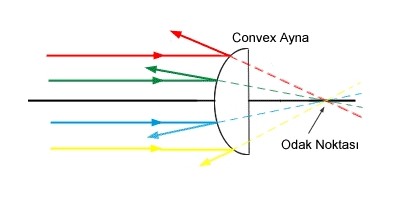

Dışbükey veya convex aynalarda da aynı durum gözlenir.
