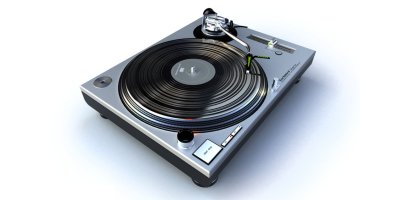

Plaklara kaydedilmiş ses bilgisini yeniden üreten
reprodüksiyon yapan cihazlara denir.
Amerika’ da: Fonograf, İngiltere’ de: Gramofon denir.
Pikapların Kısımları
1. Plak- (16 2/3,33 1/3,45,78)
2. Pikapbaşı- Ucuz : Kristal, seramik.
Pahalı,iyi : Dinamik, magnetik, şerit.
3. Motor düzeni
Asenkron motor (Enduksiyon motoru)
Senkron motoru.
Dc motoru.
4. Plak amplifikatörü.
Pikap Kontrolları
1. Stroskobik Düzen; -Döner tabla üzerine uygun sayıda çizgiler çizilir. Plağın dönüşü sırasında bu çizgiler
aydınlatılarak döner tablanın hızı kontrol edilir.
(Elektrik motorlarının dönüş hızı dakikada 400-2800 devir arasında değişir.)
Stroskobik Şerit (Eşel) Sayısı:
78 devir için 77 adet
45 devir için 133 adet
33 1/3 devir için 180 adet
16 2/3 devir için 360 adet
2. Ketleme (Cue Control) Düğmesi Pikap kolunu indirip kaldırmaya yarar. Herhangi bir anda çalan plağı durdurmak için kullanılır.
3. Yan Kuvvet Dengeleyicisi (Anti Skate Control)İğne ucuna gelen, istenmeyen yan kuvvetleri dengeleyen kontrol düzenidir.
Pikap kolu basıncı karşıt ağırlıkla dengelenir.
Pikap Amplifikatörü
16-20 KHz. frekansı yükseltir; pikapbaşından aldığı ses frekanslı işaretleri yükselterek hoparlöre vermektedir.
Pikapbaşının cinsine uygun bir preamplifikatör devresi pikap ampli girişinde bulunur.
Pikap amplifikatörlerinde pikapbaşı türüne uygun bir egalizasyon (eşitleme) devresi vardır. Bu pikapbaşından, hoparlöre
kadar sistemin toplam kazanç frekans karakteristiğini düzleştirmek için kullanılır.
Plağa kayıt yapılırken alçak frekans işaret genlikleri zayıflatılır. Buna ön dengeleme (pre-egalizasyon) denir. Plak çalınırken
bu ön dengelemeyi karşılamak üzere yapılan dengelemeye son dengeleme (post-egalizasyon) denir.
Hoparlörden gelen sesin iğneye teması ile sesin bozulmaya uğramasını önlemek için hoparlörler uzağa yerleştirilir.
Pikap döner tablaları yaklaşık 30 Hz. mekanik titreşime uğrar, titreşimler pikapbaşına geçerek gurultu (rambıl) olarak
duyulur. Bunu önlemek için devreye rambıl filtresi konur.
Hifi plaklarda döner tabla motor bölümü ayrı ayrı yapılır. Lastikle dönüş sağlanır. Tabla saç levhadan değil dökme yapılır.
Plak çalınması sırasında, motor hızının 10 Hz.den küçük frekanslarda hatalı dönüşü sonunda çıkış sesindeki dalgalanmaya
V O V, hatalı dönüş 10 Hz.den büyük ise F L U T E R denir. Hifi pikaplarda vov-flüter %0.3 den küçük olmalıdır.
Vov nedenleri:
1. Plak deliği büyüyüp merkezden kaymışsa,
2. Plak dönüş hızı hatalıysa,
3. Plaklar eğri,büğrüyse.
Şebeke anahtarı çıtırtısını önlemek için 0.5 mikrofaratlık bir kondansatörle,
200 kiloohmluk seri bağlı direnç, anahtar uçlarına paralel bağlanır. Şebekeden gelen
yüksek frekanslı parazitleri söndürmek için şebeke girişine filtre konur.
Arıza uyarıları
1. Pikap iğnesi uygun seçilmelidir.
2. Pikap başına giden iletkenlerin, kısa devre, açık devre kontrolları, pikapbaşı cihaz üzerinde ise yapılmaz. Ohmmetrenin pili kristalleri hasara uğratabilir.
3. Yağlanması gereken yerlerin dışını yağlamayınız. Özellikle diski koruyunuz.
4. Rambılın (Gurultu) önlenmesi için alt şasi oynak yapılmaktadır. Vidaları aşırı sıkmayın.
5. Mekanik aksamda toz birikintileri varsa vov oluşturur.
6. Motorda sıkışma.gevşeme,vida gevşekliği fluter oluşturur.
7. Pikap bakım, onarım kataloğunu dikkatle inceleyerek uygulama yapın.
8. Stereo pikaplarda stereo etkisinin kaybolmaması için çıkış uçlarını ters bağlamayın.
